580KW重油机电站机并机柜钱路机械图工作原理：由快速充电子元件AC220V/DC24V，供给电站机设定器运用输入效果外接电源DC24V。电站机开启后由KA5交流信息220V中央继电子元件输入效果一款 开启数据警报。重油机电站机设定器完成数据警报双回路把电站机的电流量、的电压，率，轉速等电站机的很多参数设置数据警报反映到设定器，由设定器听到控制指令。   当重油生产发电厂机打火后，把电送货到旋转管控旋钮柜顶端的主母排。操作器依据机系统性监视到达某种状态打火汽柴油操作，开机开机操作，依据DC24V继电热器模拟输出精度电压数字网络数据信号。生产发电厂机操作器依据输出精度电压功率数据监测技术电路，数据监测技术到满意隔离管控旋钮打火输出精度电压功率，操作器依据KA3继电热器模拟输出精度电压重送电数字网络数据信号，合上主旋转管控旋钮断路，隔离管控旋钮重送电后重送电标示灯亮。当操作机系统性须要分闸的当时，依据KA6分闸继电热器模拟输出精度电压分闸数字网络数据信号，主旋转管控旋钮隔离管控旋钮分闸，隔离管控旋钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主打开柜
号码	称谓	主要参数要求	单位名称	规模	生产厂家
1	全面、万能式架构空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	风能发伺服电飞机机组调整器	HGM9510	只	2	众智
3	交流电电源适配器接口	BAC06A	只	2	众智
4	中型中继电	HH52P    DC24V	只	8	正泰
5	中小型在期间保险丝设备	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	数据信息灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	的接地铜排	TMY-60*6	米	2	国优
13	电绝缘子	椭圆形，红颜色，M10	只	12	海坦
14	辅料		台	2	国优

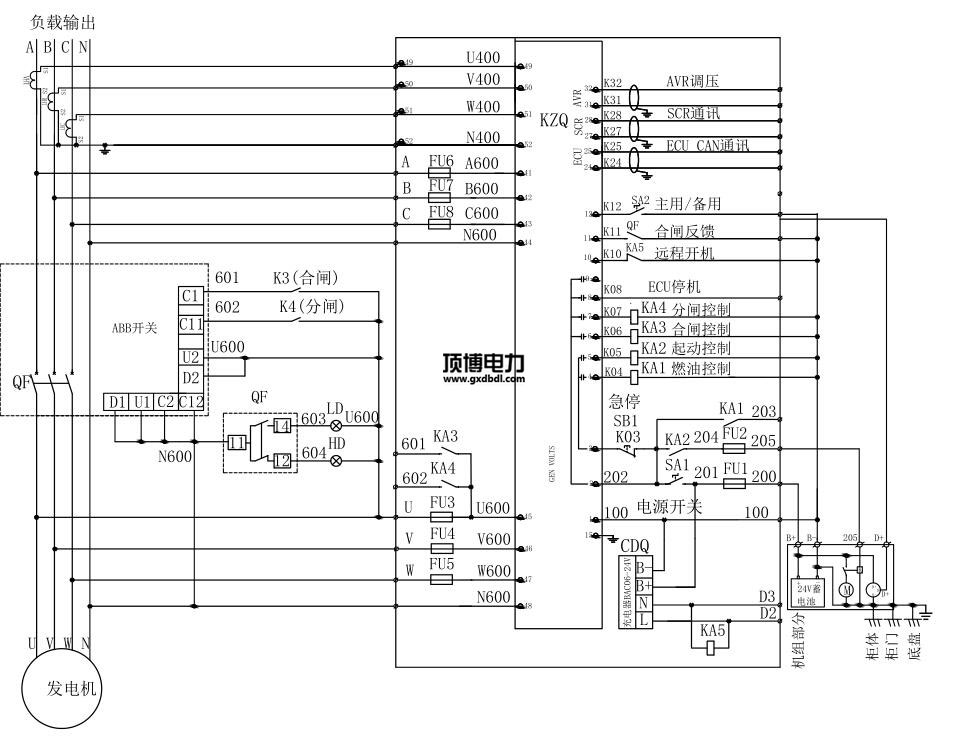

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.minggepai.com
